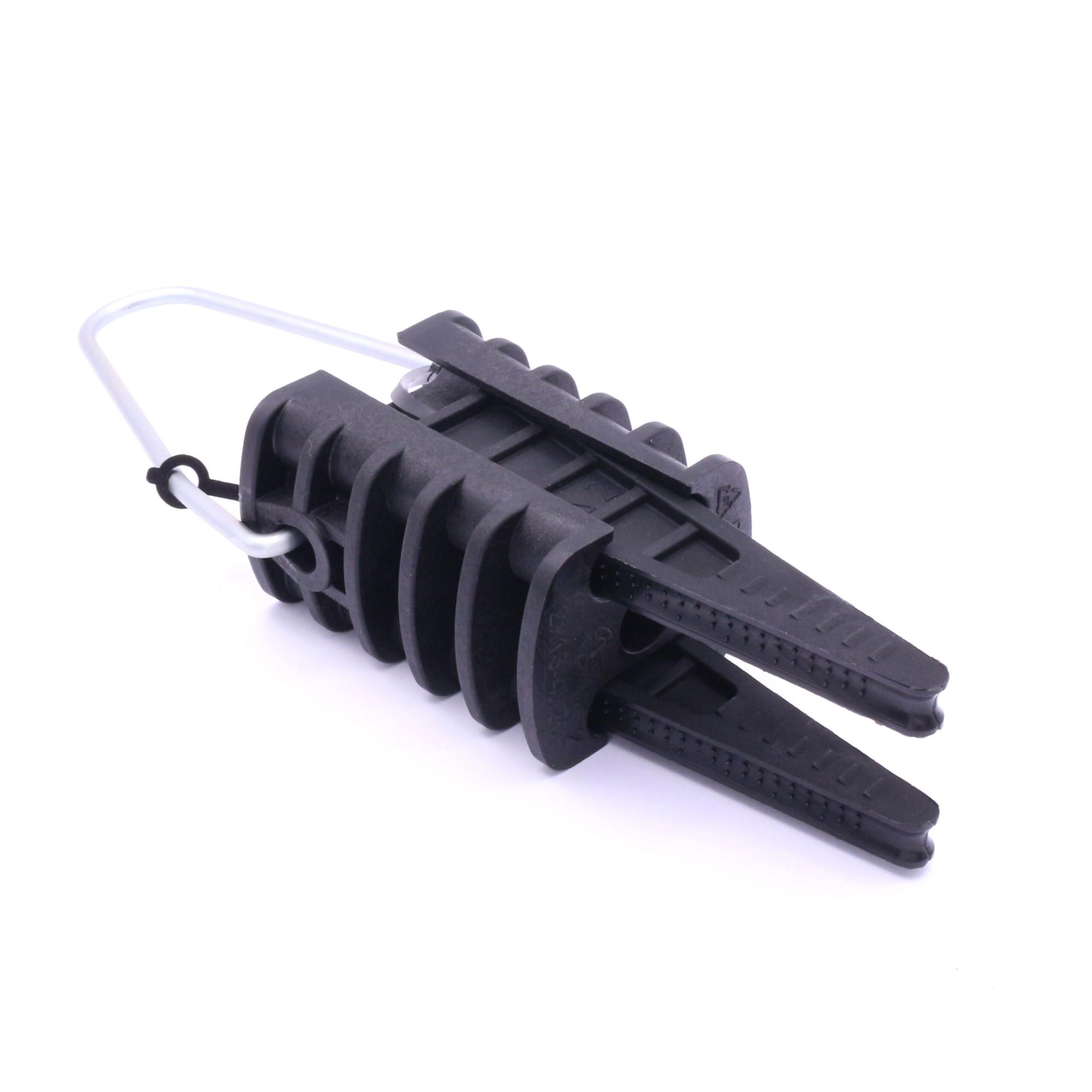

Зажим анкерный DN 123 для проводов ввода
Анкерный клиновой зажим DN 123 предназначен для концевого крепления двух- или четырехжильного провода марки СИП-4 на ответвлении от магистрали к абонентским вводам.
Имеет съемную скобу.
Материалы
- Корпус зажима выполнен из усиленного стеклоармированного полиамида, стойкого к воздействию прямых ультрафиолетовых лучей.
Технические характеристики
| Тип изделия | зажим анкерный DN 123 |
| Предельная нагрузка, кН | 3,5 |
| Сечение жилы min, кв.мм | 2 x 16 |
| Сечение жилы max, кв.мм | 4 x 25 |
| Диаметр жилы по изоляции, мм | 7 - 9 |
| Вес изделия, г | 104 |
Монтаж
Монтаж зажимов марки DN производится следующим образом.
- Снять с корпуса зажима металлическую скобу.
- Закрепить скобу на кронштейне или монтажном крюке, установленном на опоре или стене здания.
При установке на крюке скобу не снимать.
- Соединить скобу и корпус зажима.
- Извлечь из корпуса зажима клин и поместить в корпус зажима изолированные жилы и произвести фиксацию провода при помощи клина.
Окончательная затяжка провода происходит путем самозаклинивания за счет натяжения провода.
- В случае монтажа зажима DN 123, DN 126с применением 4-жильного провода жилы фиксируются аналогичным способом по две на каждый клин.
- Для фиксации двухжильного провода зажимом DN 123, DN 126 необходимо зафиксировать провода с одной стороны под один клин, а второй клин с усилием задвинуть в корпус зажима с другой стороны.
Специальный инструмент для монтажа не требуется.
- Монтаж зажимов DN 1 и DN 123 рекомендуется производить на анкерном кронштейне СА 16, СВ 600, СТ 600 или монтажных крюках В 16/240, ВТ 8.
- Монтаж зажима DN 126 рекомендуется производить на анкерных кронштейнах СS 10.3, СВ 600, СТ 600 или монтажных крюках В 16/240, B 20/240, ВТ 16, CF 16, CS 16.
Внимание!
Применять зажим для неизолированных проводов запрещено.
